✦ 本站观点：一建焊接评定以600℃、15MPa为典型工况，验证工艺可靠性。核心观点是：严格遵循ASME IX标准，确保接头强度达母材100%以上，是保障高压容器安全运行的关键前提。
焊接工艺评定程序：一级建造师考试核心考点深度解析
在建筑工程领域，焊接质量直接关乎钢结构、压力管道及特种设备的安全性与耐久性。对于准备参加一级建造师（一建）考试的考生而言，“焊接工艺评定”不仅是《建筑工程管理与实务》中的高频考点，更是现场施工管理环节。
这篇文章将围绕“焊接工艺评定程序”这一主题，结合一建考试重点与实际工程应用，系统梳理其定义、流程、关键要素及常见误区，帮助考生构建清晰的知识体系。

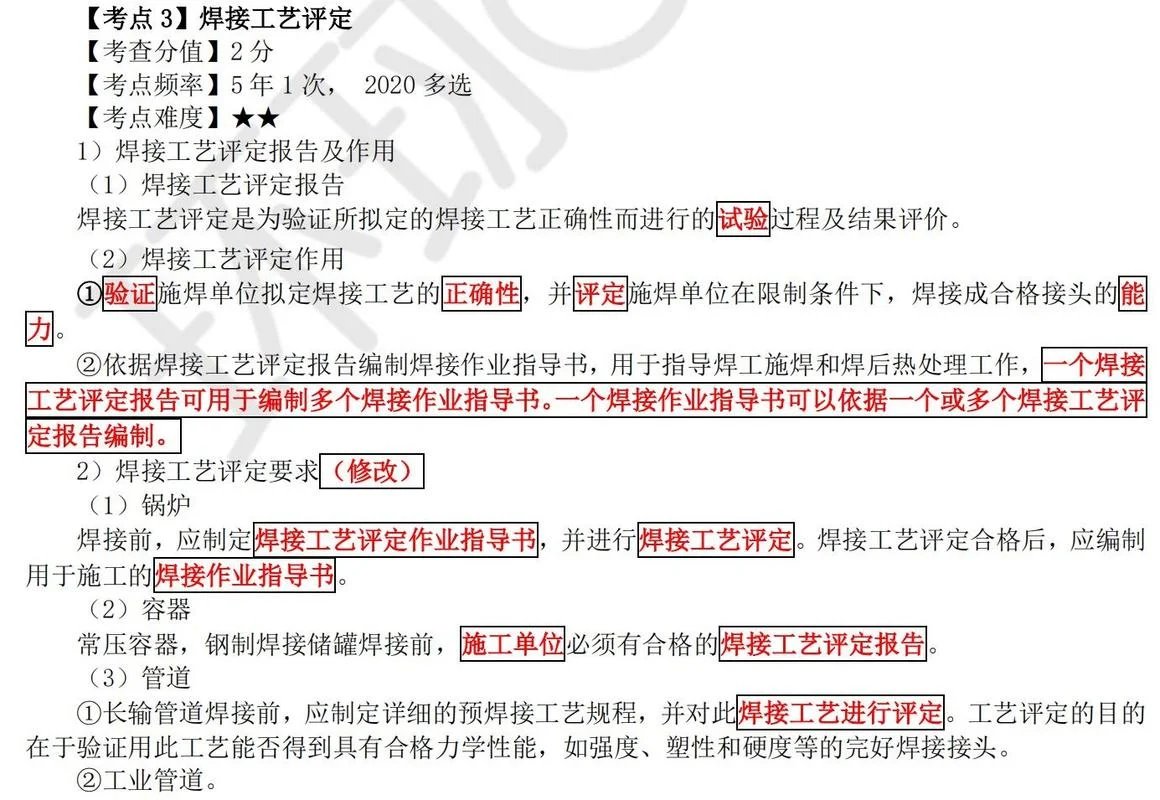

什么是焊接工艺评定（PQR/WPS）？
焊接工艺评定（Welding Procedure Qualification Record, PQR）是指为验证所拟定的焊接工艺的正确性而推进的试验过程及结果评价。
，PQR是“试验报告”，证明你设计的焊接参数能焊出合格的焊缝；而焊接作业指导书（Welding Procedure Specification, WPS）是“操作手册”，指导工人如何按照已验证的参数进行焊接。
一建考点提示：PQR是编制WPS的依据，WPS是指导焊接生产的文件。两者不可混淆。
焊接工艺评定标准流程
根据《钢结构焊接规范》（GB 50661）及一建教材内容，焊接工艺评定遵循以下标准化程序：
拟定焊接工艺指导书（草案）
在评定前，需根据设计文件、材料特性及施工条件，初步拟定焊接工艺参数。施焊试件
由具备相应资质的焊工，按照拟定的工艺指导书进行试件焊接。试件的尺寸、数量需符合规范要求。✦ 关键提示：（内容要点）
试样制备
将焊接完成的试件切割成标准试样，用于后续检测。力学性能及其他性能试验
对试样进行拉伸、弯曲、冲击、硬度等试验，验证焊缝金属及热效应区的力学性能是否达标。评定结论
根据试验结果判断焊接工艺是否合格。若合格，则形成焊接工艺评定报告（PQR）。编制焊接作业指导书（WPS）

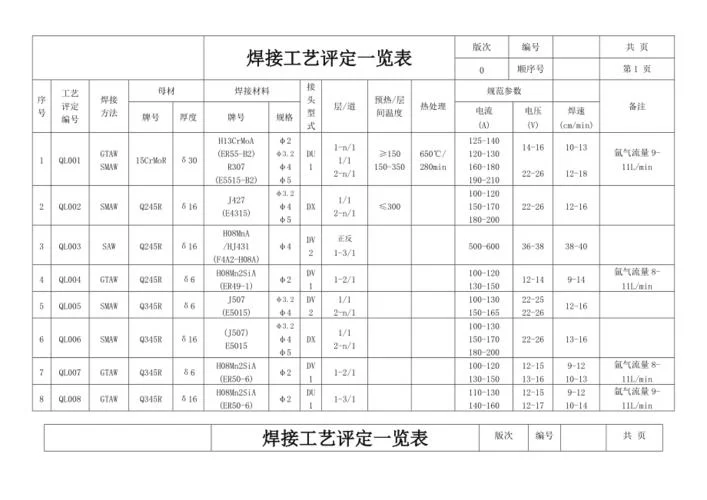

基于合格的PQR，编制具体的WPS，用于指导现场焊接生产。关键数据与判定标准表格
在考试中，常涉及不同材料、不同厚度下的评定要求及合格标准。以下是核心数据汇总：
表1：常见钢材焊接工艺评定核心检测项目
| 材料类别 | 典型代表 | 必检项目 | 备注 |
|---|---|---|---|
| 低碳钢/低合金钢 | Q235, Q345 | 拉伸、弯曲（面弯、背弯）、冲击 | 厚度≥12mm时需做冲击试验 |
| 不锈钢 | 304, 316L | 拉伸、弯曲、晶间腐蚀（必要时） | 关注耐腐蚀性能 |
| 耐热钢 | 15CrMo | 拉伸、弯曲、高温持久/蠕变 | 用于高温高压环境 |
| 异种钢焊接 | 碳钢+不锈钢 | 拉伸、弯曲、硬度 | 需验证界面结合质量 |
表2：焊接工艺评定规则要点（一建高频考点）
| 考点维度 | 规则说明 |
|---|---|
| 评定单位 | 由施工单位技术负责人批准，报监理单位见证。 |
| 焊工要求 | 必须由持有有效资格证且与试件材质、位置相符的焊工施焊。 |
| 试件位置 | 试件焊接位置应覆盖或代表实际施焊位置（如平焊、立焊、横焊、仰焊）。平焊试件合格可覆盖其他位置，但反之不行。 |
| 厚度覆盖范围 | 薄盖厚：试件厚度T，合格后可用于T≤2T的工件（具体依标准而定，一建常考“薄盖厚”原则）。 厚不盖薄：厚板试件不能直接用于薄板评定。 |
| 有效期限 | 焊接工艺评定报告有效期一般为3年（部分行业标准不同，以最新规范为准）。 |
✦ 关键提示：焊接工艺评定流程涵盖试样制备、力学性能试验及合格评定，据此编制PQR与WPS。考试重点在于掌握不同材料（如低碳钢、不锈钢）的必检项目、厚度要求及关键判定标准。
效应焊接工艺评定因素
在实际操作和案例分析题中，以下因素常被作为干扰项或考点：
1. 母材（Base Metal）：- 钢材的牌号、厚度、化学成分变更需重新评定。
- ：从Q235变更为Q345，必须重新评定。
- 焊条、焊丝、焊剂的牌号、直径、烘干制度等变化需重新评定。
- 注意：同牌号不同厂家的焊材，若未经验证，不能直接互换。
- 改变焊接方法（如从手工电弧焊SMAW改为气体保护焊GMAW）必须重新评定。
✦ 关键提示：焊接工艺评定中，母材、焊材及焊法变更常为考点。钢材牌号、焊材细节或焊接方法改变，均需重新评定。需注意同牌号焊材未经验证不得互换，务必重视这些易错干扰项。
4. 热输入（Heat Input）：
- 电流、电压、焊接速度直接影响热输入。若热输入超出评定范围，需重新评定。
- 对于易产生冷裂纹的钢材，预热温度和层间温度的控制。
常见错误与避坑指南
错误1：用PQR直接指导生产
- 纠正：PQR是内部技术文件，WPS才是现场指导文件。WPS必须基于PQR编制，并经审批后下发。
错误2：忽视试件的代表性
- 纠正：若现场采用全位置焊接，但试件仅在平焊位置制作，则评定无效。试件位置必须能代表最不利工况。
错误3：混淆“工艺评定”与“产品焊接试板”
- 纠正：
- 工艺评定：验证工艺可行性，属于“试验性质”。
- 产品试板：随产品一起焊接，用于验证该批次产品焊缝质量，属于“质量控制性质”。
错误4：超范围使用
- 纠正：严禁将低组别钢材的评定结果用于高组别钢材，或薄板评定用于厚板（除非满足覆盖规则）。
焊接工艺评定是连接理论设计与实际施工的桥梁。对于一建考生而言，掌握其程序、理解其逻辑、熟记关键数据，不仅能应对考试中的选择题和案例题，更能为未来从事工程项目管理打下坚实基础。
复习建议：- 重点记忆流程顺序（拟定→施焊→试验→报告→指导书）。
- 理解覆盖原则（薄盖厚、平盖全等）。
- 区分PQR与WPS的关系及作用。
通过系统学习与实战演练，考生可将这一复杂知识点转化为得分优势，为顺利凭借一级建造师考试提供有力支持。
✦ 文章认为：焊接工艺评定是验证焊接工艺正确性的关键程序。核心在于先施焊试件并检测，合格形成PQR报告；再依据PQR编制W作业指导书指导生产。一建考点强调PQR是WPS依据，需掌握评定单位、焊工资质、试件位置及厚度覆盖范围等规则，确保焊接质量与安全。
