沥青摊铺温度控制：二建考试核心考点与工程实践深度解析
在二级建造师（以下简称“二建”）《公路工程管理与实务》或《市政公用工程管理与实务》的考试中，沥青混合料的摊铺温度始终是一个高频且极具实战意义的考点。它不仅是理论计算，更是施工现场质量控制环节。
许多考生死记硬背数字，却忽略了温度控制背后的物理逻辑与施工规范。本文将结合二建考试大纲，深入解析沥青摊铺温度的控制标准、效应因素及常见误区，并辅以数据表格，帮助考生构建清晰的知识体系。
为什么温度如此重要？
沥青混合料是一种典型的热塑性材料。其施工过程（拌和、运输、摊铺、碾压）必须保持在特定的温度区间内，原因如下：
1. 工作性（和易性）：温度过高，沥青粘度降低，易泛油；温度过低，混合料变硬，难以压实，导致空隙率过大。
2. 压实效果：碾压必须在混合料冷却前完成。若温度过低，沥青变粘，骨料间摩擦力增大，压路机无法有效压实。
3. 粘结性能：适宜的温度能保证沥青与集料的良好裹覆，确保路面耐久性。
所以“温度控制”是沥青路面施工的灵魂。
核心数据解析：沥青摊铺温度标准（二建必背）
根据《公路沥青路面施工技术规范》（JTG F40）及市政相关规范，不同等级的沥青混合料对温度有严格要求。下面呢是二建考试中常考的温度控制数据表：
表1：沥青混合料施工温度参考标准（℃）
| 沥青类型 | 拌和温度 | 出厂温度 | 运至现场温度 | 摊铺温度 | 初压开始温度 | 复压结束温度 | 终压结束温度 |
|---|---|---|---|---|---|---|---|
| 普通石油沥青 | 160~170 | 150~170 | ≥145 | ≥135~150 | ≥135 | ≥90 | ≥70 |
| 改性沥青 | 170~180 | 165~185 | ≥175 | ≥160~175 | ≥160 | ≥140 | ≥90 |
| SMA（沥青玛蹄脂碎石） | 180~190 | 175~195 | ≥175 | ≥175 | ≥175 | ≥150 | ≥90 |
| 高粘度改性沥青 | 180~195 | 175~195 | ≥180 | ≥180 | ≥180 | ≥150 | ≥90 |
注：
1. 表中温度为正常施工温度。当气温低、风大、路面宽厚时，应适当提高温度。
2. 改性沥青和SMA混合料对温度极其敏感，严禁低温摊铺。
3. 出厂温度超过正常温度30℃以上的混合料，应予废弃。
表2：二建考试常见陷阱与记忆口诀
| 考点类型 | 常见错误认知 | 正确理解 | 记忆技巧 |
|---|---|---|---|
| 温度下限 | 所有沥青摊铺温度都是135℃ | 改性沥青/SMA要求更高（≥160℃或更高） | “改性更热，SMA最烈” |
| 温度上限 | 温度越高越好 | 超过195℃易老化，超过200℃严禁运用 | “高温老化，超限必废” |

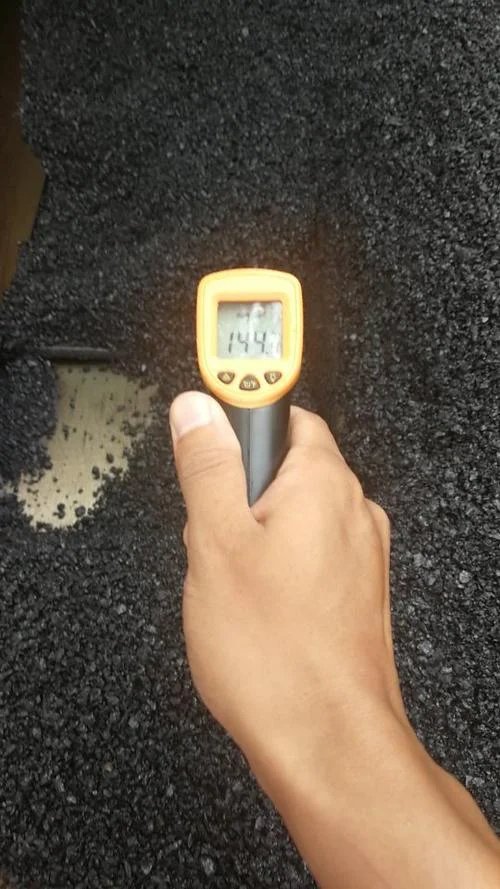

| 检测时机 | 仅在拌和厂检测 | 拌和厂、运输车、摊铺机、压路机全过程检测 | “全程监控，不留死角” |
影响摊铺温度因素
在工程实践及案例分析题中，常考查因环境或操作不当导致的温度损失。主要影响因素包括：
环境气温
低温影响：当气温低于10℃时，摊铺后混合料冷却速度加快，压实难度增大。规范要求此时应提高摊铺温度，并加快碾压节奏。 大风效应：风速会加速热量散失，需采取防风措施或适当提高初始温度。
摊铺层厚度
薄层散热快：上面层较薄（如4cm），热量散失迅速，需保证较高的摊铺温度。 厚层保温好：下面层较厚，内部保温性能较好，可适当降低初始温度。运输距离与时间
运输时间过长或距离过远，会导致混合料温度下降。所以运至现场的温度不得低于规范下限。若发现混合料温度低于100℃或结团、离析，应予以废弃。摊铺机性能与操作
摊铺机的熨平板预热不足、行走速度过慢（导致局部过热或冷却不均）或过快（导致压实不足），都会影响温度分布和压实质量。施工中的温度控制措施（实务考点）
在二建实务案例题中，常要求考生指出“温度控制不当”的后果并提出整改措施。下面呢是标准应对策略：
拌和阶段
严格控制沥青和集料的加热温度，确保混合料拌和均匀。 定期检查拌和楼温度记录仪，确保数据真实有效。运输阶段
运输车必须覆盖篷布，以减少热量散失和防止雨水侵入。 合理安排运输路线和时间，缩短运距，减少途中降温。摊铺阶段
预热熨平板：摊铺前，熨平板应预热至不低于100℃（改性沥青要求更高），防止混合料粘板。 连续均匀摊铺：保持摊铺机匀速、不间断作业，避免中途停机导致温度不均。 快速施工：从拌和到摊铺完成的时间应控制在合理范围内，避免混合料冷却。碾压阶段
紧跟慢压：压路机应在摊铺机后方紧跟作业，采用“紧跟、慢压、高频、低幅”的原则。 温度窗口：必须在混合料冷却至规定温度前完成初压、复压和终压。一旦温度低于90℃（改性沥青）或70℃（普通沥青），不得进行碾压。温度异常的处理与质量事故预防
温度过低
现象：混合料颜色发暗、难以压实、形成松散、裂缝。 后果：空隙率过大，渗水严重，路面早期损坏（如坑槽、松散）。 处理：立即停止摊铺，对温度不达标的混合料予以废弃，严禁强行碾压。温度过高
现象：混合料颜色发黑、冒烟、沥青老化。 后果：沥青脆性增加，路面抗裂性能下降，易产生泛油、车辙。 处理：调整拌和温度，废弃过高温度的混合料。二建案例分析题答题技巧
找原因：从“人、机、料、法、环”五个角度分析温度失控的原因（如：篷布未盖、气温骤降、摊铺速度过慢等）。 定性质：判断是否构成质量事故（如：大面积温度不达标需返工）。 提措施：给出具体的整改方案（如：加强保温、调整施工时间、加强检测频率）。沥青摊铺温度控制是二建考试中连接理论与现场实践的桥梁。考生不仅要熟记表1中的数据，更要理解温度变化对路面性能的影响机制。在实际工程中，“温度即质量”，只有严格执行规范，全程监控温度，才能确保沥青路面的平整度、密实度和耐久性，从而顺利通过考试并胜任未来岗位。
备考建议：
1. 对比记忆：将普通沥青、改性沥青、SMA的温度标准实施对比记忆，突出差异。
2. 结合案例：多做一些关于“沥青路面温度控制不当”的案例分析题，提升实战能力。
3. 关注规范更新：留意最新规范对温度控制的微调，确保知识时效性。
希望这篇文章能为您的二建备考提供清晰指引，祝您考试顺利，一举通关！
