决胜二建机电：拆解“必背100图”，构建高分知识图谱
在二级建造师（机电工程管理与实务）的备考大军中，流传着一句行话：“得机电者得天下，得识图者得机电”。机电实务因其专业性强、涉及面广、规范更新快，被很多的考生视为二建考试中的“拦路虎”。

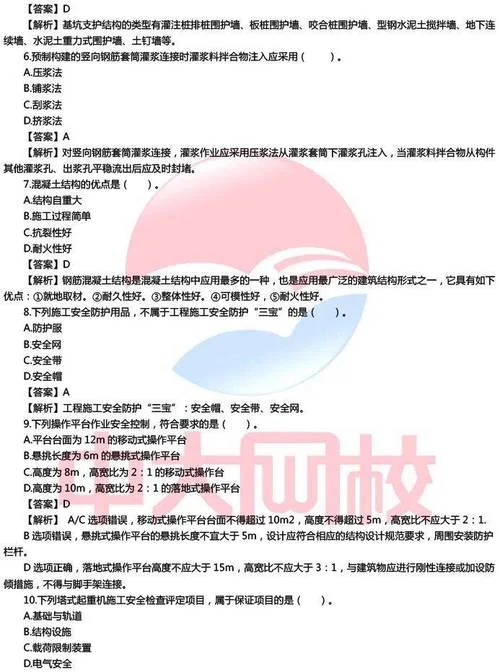

而在众多备考资料中，“二建机电必背100图” 逐渐成为高分考生的秘密武器。这100张图并非简单的图片堆砌，而是将枯燥的文字规范转化为直观的空间逻辑与工艺流程。本文将深入解析这100张图价值，梳理高频考点，并提供高效记忆策略，助你突破机电实务瓶颈。
为什么“必背100图”如此重要？
机电工程是一个高度依赖空间结构和工艺流程的学科。传统的文字描述存在抽象、难以想象的问题，而图表具有直观性、逻辑性和系统性三大优势。
1. 化抽象为直观：，管道支吊架的安装间距、通风管道的连接方式，看图比看文字更容易建立空间概念。
2. 串联碎片知识：一张完整的工艺流程图，可以将材料、设备、施工方法、验收标准串联起来，形成知识闭环。
3. 直击案例题考点：近年来二建机电案例题越来越注重现场实操细节。很多的案例题的设问点（如“指出图中错误”、“补充缺失工序”）直接来源于标准图集。
“必背100图”核心内容拆解
这100张图涵盖了机电工程的五大核心模块。下面呢是高频考点分布及关键图示解析：
机械安装技术（约20图）
重点在于起重吊装、机械设备安装精度控制。 必背图示： 流动式起重机稳定性影响因素图 机械设备灌浆示意图（地脚螺栓预留孔、垫铁布置） 联轴器对中测量示意图（百分表读数法）电气安装技术（约20图）
重点在于变配电设备、电缆敷设、防雷接地。 必背图示： 变压器安装顺序及冷却形式图 电缆敷设排列图（高压、低压、控制电缆分层布置） 接地装置焊接要求图（搭接长度、防腐处理）管道工程（约25图）
这是机电考试的重中之重，涉及给排水、暖通、工业管道。 必背图示： 管道支吊架类型及安装间距表 阀门安装方向及试验压力图 热力管道补偿器安装示意图（自然补偿、方形补偿器） 管道吹扫与清洗流程图通风与空调工程（约20图）
重点在于风管制作、系统调试。 必背图示： 风管系统严密性试验示意图 空调水系统管道坡度示意图 风机盘管安装节点图消防与智能化工程（约15图）
重点在于喷淋、报警系统、综合布线。 必背图示： 火灾自动报警系统布线图 消防喷淋头布置间距图 弱电桥架与强电桥架平行敷设间距图
高频考点数据速查表
为了便于记忆，我们将“必背100图”中涉及数据参数整理如下表。这些数据常作为案例题的判断依据。
| 专业模块 | 考点项目 | 关键数据/规范要点 | 图示关联示例 |
|---|---|---|---|
| 起重吊装 | 起重机稳定性 | 支腿全伸、水平度≤1.5%、地面承载力≥80kPa | 流动式起重机支腿布置图 |
| 机械设备 | 垫铁布置 | 垫铁组伸入设备底座底面长度应超过地脚螺栓中心，每组不超过5块 | 地脚螺栓与垫铁位置关系图 |
| 工业管道 | 阀门试验 | 强度试验压力=1.5×公称压力；严密性试验压力=1.1×公称压力 | 阀门试验流程示意图 |
| 工业管道 | 吹扫顺序 | 先主管、后支管、再疏排管；吹扫方向与介质流向一致 | 管道吹扫流向示意图 |
| 电气安装 | 电缆敷设 | 控制电缆在支架上多层敷设时，层间净距不应小于35mm | 电缆桥架分层排列图 |
| 电气安装 | 接地连接 | 扁钢搭接长度≥2倍宽度，三面施焊；圆钢搭接长度≥6倍直径，双面施焊 | 接地体焊接节点大样图 |
| 通风空调 | 风管连接 | 法兰连接垫片厚度3-5mm，不得凸入风管内部 | 法兰连接密封示意图 |
| 通风空调 | 风管坡度 | 冷凝水管道坡度≥1%，坡度方向应向排水点 | 冷凝水管坡度示意图 |
| 消防工程 | 喷淋头间距 | 边墙型喷头最大保护宽度、间距需查表；一般喷头间距≤3.6m | 喷头平面布置图 |
注：以上数据为常见规范值，具体考试请以最新教材和规范为准。
高效利用“必背100图”的三大策略
拥有图片只是步，如何将其转化为分数才是关键。
图文互译，建立条件反射
不要死记硬背图片，而要尝试“看图说话”。遮住文字，看着图片复述其施工步骤、注意事项和验收标准。，看到“管道支吊架图”，应立即反应出：支架类型、间距要求、固定方式、防腐措施。对比记忆，找出易错点
将相似或易混淆的图示进行对比。： 强电与弱电桥架：对比平行敷设时的最小间距（≥0.5m，交叉时≥0.3m）。 不同介质管道：对比给水、排水、消防管道的试验压力差异。结合案例，模拟实战
从历年真题中选取案例题，尝试在脑海中“画图”。当题目描述“某车间管道安装形成泄漏”时，你能否立刻调出相关的管道连接、支架固定、压力试验等图示，并指出的错误环节？这种训练能极大提升案例题的答题速度和准确率。“二建机电必背100图”不仅是一套复习资料，更是一种高效的学习方法论。它帮助考生从“被动记忆”转向“主动构建”，将零散的知识点编织成一张严密的知识网。
在备考的冲刺阶段，建议考生每天抽出30分钟，反复研读、默画、对比这100张图。当你能闭眼在脑海中清晰勾勒出每一张图的细节时，二建机电实务的高分便已触手可及。
记住：机电考试，赢在细节，胜在图像。
