筑基通途：一级建造师《桥梁工程》识图核心考点与实战解析
在一级建造师《公路工程管理与实务》的考试中，桥梁工程不仅是技术核心，更是案例题的高频出题点。对于广大考生而言，“识图”是理解桥梁结构、掌握施工工艺流程。很多的考生因为看不懂图纸细节，导致在计算工程量、判断施工工艺或分析质量事故时频频失分。
这篇文章将围绕“一级建造师桥梁识图”这一核心主题，系统梳理识图逻辑、常见图纸类型、关键数据解读及备考策略，帮助考生构建清晰的知识框架。
为什么“识图”是一建桥梁考试的“题眼”？
在一级建造师考试中，桥梁识图能力直接关联着以下几个关键考点：
1. 施工方法选择：凭借梁板尺寸、跨度判断是采用预制安装还是现浇施工。
2. 支架与模板设计：凭借断面图确定支架受力形式及预拱度设置。
3. 预应力张拉顺序：通过平面布置图确定张拉次序，防止结构偏心受力。
4. 质量通病防治：通过细部构造图识别易出现裂缝、渗漏的部位。
据统计，在历年真题中，约 30%-40% 的桥梁案例题需要考生结合图纸信息进行作答。所以识图不仅是基础技能，更是拿分。
桥梁图纸的“语言”：三大核心图纸解析
桥梁施工图由总体布置图、构件结构图和细部构造图组成。考生需掌握以下三种核心图纸的阅读逻辑：

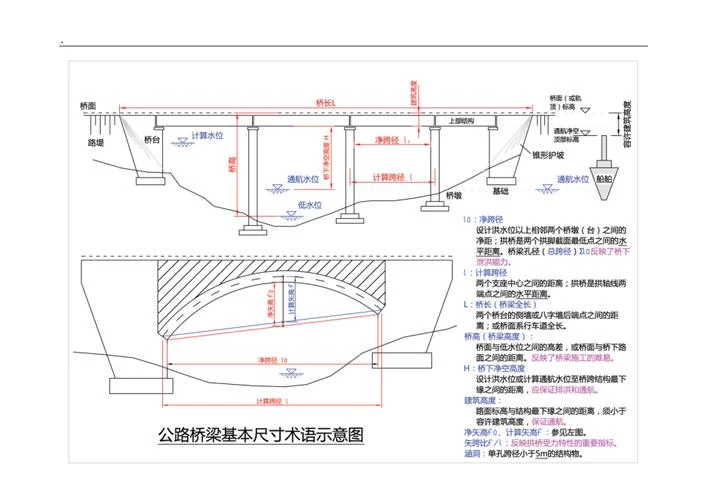

桥梁总体布置图（总图）
作用：展示桥梁的整体布局、跨径组合、墩台位置及高程关系。 识图重点： 桥型结构：是简支梁、连续梁还是拱桥？ 跨径布置：如 表明三跨，每跨30米。 标高数据：桥面高程、墩顶高程、基础底高程，用于判断施工难度和水文条件。构件结构图（详图）
作用：详细展示梁、板、柱、盖梁等单个构件的形状、尺寸、配筋及预应力管道布置。 识图重点： 截面尺寸：如T梁高、宽，箱梁顶底板厚度。 钢筋布置：主筋、箍筋、分布筋的数量、直径及间距。 预应力钢束：钢束的编号、位置、弯曲半径及锚固端位置。细部构造图（节点图）
作用：展示支座、伸缩缝、系梁、排水系统等关键节点的构造细节。 识图重点： 支座类型：板式橡胶支座还是盆式支座？ 连接方式：湿接缝宽度、预应力孔道压浆要求。关键数据解读：从图纸到考点的转化
在识图过程中，考生需特别关注以下几类数据，它们是案例题的“题眼”。
表1：常见桥梁构件关键参数与考点对应表
| 图纸要素 | 典型数据示例 | 关联考点/案例题方向 |
|---|---|---|
| 跨径布置 | 预应力混凝土简支T梁 | 预制梁场的选址、运输距离、架设设备选择（架桥机型号） |
| 梁高/跨径比 | 梁高 ，跨径 (比值1/13.3) | 判断是否为变截面箱梁；确定支架刚度及预拱度计算 |
| 预应力钢束 | 束，1215.2mm，张拉控制应力 1395MPa | 张拉顺序（对称、分级）、伸长值计算、断丝滑丝处理 |
| 混凝土强度 | C50 预应力混凝土，C40 普通混凝土 | 拆模强度要求（同条件养护试块）、压浆强度要求 |
| 墩柱直径 | 钻孔灌注桩基础 | 钻孔工艺选择（旋挖/冲击）、泥浆指标控制 |
| 支座类型 | GPZ(KZ) 盆式橡胶支座 | 支座安装前的检查、临时支座与永久支座的转换 |
表2：预应力张拉关键数据识读指南
| 数据项 | 识图要点 | 考试常见陷阱 |
|---|---|---|
| 张拉顺序 | 平面图中钢束编号及箭头指示 | 误读为非对称张拉，导致梁体扭转 |
| 张拉程序 | 标注为 (持荷) (锚固) | 忽略持荷时间要求，导致预应力损失 |
| 伸长值 | 理论伸长值与实测伸长值允许偏差 | 未考虑孔道摩阻损失，计算错误 |
实战技巧：如何高效提升识图能力？
“三视图”联动阅读法
不要孤立地看某一张图。，看到T梁的立面图，要立即联想到其横断面图（确定截面形状）和钢筋布置图（确定配筋细节）。三者结合，才能形成完整的空间概念。抓住“尺寸链”逻辑
图纸中的尺寸标注形成封闭的尺寸链。，梁长 = 支座中心距 + 两端悬臂长度。通过尺寸链可以验证图纸的准确性，也能快速推算未知尺寸。关注“标注符号”与“图例”
一建考试中常出现非标准图例。考生需熟悉常见符号： ：钢筋直径 @：间距（如 @15cm） ：标高 ：指向说明或引出线结合规范反推图纸
将图纸信息与《公路桥涵施工技术规范》（JTG/T 3650）等规范对照。，图纸标注预应力孔道直径为 ，考生应联想到规范要求孔道净距不宜小于40mm，且便于压浆。一级建造师桥梁识图并非单纯的“看图说话”，而是将二维图纸转化为三维工程思维的过程。考生应通过大量真题训练，掌握“总-分-细”的阅读逻辑，熟练解读关键数据，并将其与施工工艺、质量控制、安全管理等考点紧密结合。
建议备考策略：
1. 精选图集：选取近5年真题中的桥梁图纸进行精读。
2. 动手绘制：尝试手绘简单梁板截面图，加深结构理解。
3. 模拟案例：针对图纸信息，自拟案例题，如“根据此图，指出支架预拱度设置因素”。
唯有将识图能力内化为工程直觉，方能在一级建造师考试中游刃有余，顺利通关。
