桥梁建造师需要技能：详解2液压杆在桥梁施工中的规范应用与安全操作
在现代桥梁建设中，液压系统已成为大型结构物吊装、顶推及临时支撑动力源。其中，“2液压杆”（指双作用液压缸或特定型号的双活塞杆液压千斤顶）因其受力均衡、稳定性高，被广泛应用于桥面铺装、梁体顶升及支座更换等关键环节。不过，液压杆的操作不仅关乎工程进度，更直接涉及施工安全。本文将深入解析2液压杆的工作原理、操作流程、数据参数及注意事项，为桥梁建造师提供一份实用的技术指南。

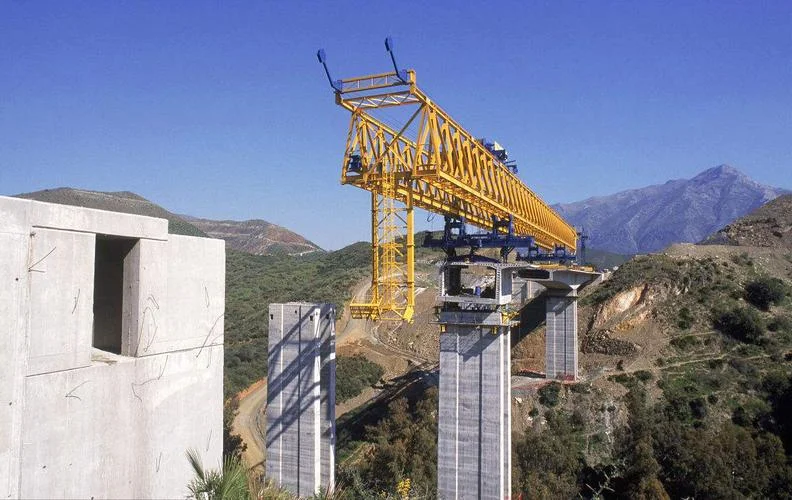

2液压杆原理与优势
所谓“2液压杆”，在工程语境中指代双活塞杆液压缸或具备双向同步控制能力的液压顶升单元。与单作用液压缸不同，其核心长处在于：
1. 受力对称性：两端活塞杆伸出或缩回时，受力中心重合，有效避免偏心载荷导致的结构倾斜。
2. 双向驱动：无需外部复位弹簧，经由液压系统即可实现精确的伸出与缩回控制。
3. 高稳定性：在桥梁顶升作业中，双杆结构能更好地抵抗侧向力，确保梁体平稳移动。
标准操作流程（SOP）
为确保施工安全与精度，2液压杆的操作必须遵循标准化流程：
施工前准备
设备检查：检查液压管路有无渗漏，接头是否紧固；确认压力表读数归零。 基础验收：确保承压垫板平整、坚硬，且面积满足压强要求（需≥0.5㎡）。 同步系统校准：若使用多台液压杆，需连接同步控制系统，预设同步误差阈值（建议≤2mm）。安装与对中
将液压杆垂直放置于指定位置，确保上下承压面平行度偏差≤1/1000。 使用激光对中仪调整液压杆中心线与桥梁重心投影重合，误差控制在±5mm以内。分级加载与顶升
预压阶段：施加10%额定载荷，停留5分钟，检查结构稳定性。 分级顶升：按20%、40%、60%、80%、100%的阶梯加载，每级停留10-15分钟，监测液压杆垂直度及周围结构裂缝。 同步监控：实时采集各液压杆位移数据，若偏差超过预设阈值，系统自动调节流量阀进行纠偏。持荷与落梁
持荷：达到目标高度后，关闭进油阀，锁紧机械保险装置，持荷时间不少于30分钟。 落梁：反向操作，分级卸载，严禁快速泄压导致冲击载荷。
关键数据参数参考表
下面呢是常见2液压杆（双活塞杆型）在桥梁施工中的典型技术参数表，供建造师选型与校验参考：
| 参数项目 | 小型液压杆 (T-100) | 中型液压杆 (T-300) | 大型液压杆 (T-1000) | 单位 | 备注 |
|---|---|---|---|---|---|
| 额定载荷 | 100 | 300 | 1000 | 吨(t) | 安全系数建议≥2.5 |
| 最大行程 | 200 | 300 | 500 | 毫米(mm) | 根据桥梁间隙调整 |
| 缸体直径 | Φ120 | Φ180 | Φ250 | 毫米(mm) | 效应承压面积 |
| 活塞杆直径 | Φ40 | Φ60 | Φ80 | 毫米(mm) | 双杆对称设计 |
| 工作压力 | 63 | 63 | 63 | 兆帕(MPa) | 标准液压系统压力 |
| 重量 | 45 | 120 | 350 | 千克(kg) | 考虑吊装便利性 |
| 同步精度 | ±1.0 | ±0.5 | ±0.2 | 毫米(mm) | 依赖控制系统性能 |
注：以上数据为典型值，实际选型需结合桥梁设计图纸、荷载分布及现场工况实施力学验算。
常见问题与故障排除
| 故障现象 | 原因 | 解决方案 |
|---|---|---|
| 顶升不同步 | 液压阀堵塞、管路泄漏、负载不均 | 清洗液压阀，检查管路密封性，重新分配负载 |
| 压力无法建立 | 油泵故障、溢流阀设定错误、内泄 | 检查油泵电机，调整溢流阀压力，更换密封件 |
| 液压杆倾斜 | 基础不平、安装对中偏差、侧向力过大 | 重新找平基础，校正对中，增加侧向支撑 |
| 异响或振动 | 空气混入系统、机械部件磨损 | 排气操作，检查轴承及导向套磨损情况 |
安全操作红线
1. 严禁超载：任何时候液压杆实际受力不得超过额定载荷的80%，紧急情况下也不得超过100%。
2. 禁止带压拆卸：必须在系统完全卸压、机械保险锁定后方可进行维护或更换。
3. 专人指挥：顶升作业必须由持证信号工统一指挥，操作人员需佩戴防护装备。
4. 环境监控：在低温环境下，需预热液压油；在高温或潮湿环境中，需加强电气系统防潮绝缘。
2液压杆作为桥梁施工中设备，其高效、安全的使用依赖于严谨的操作流程、精确的数据控制以及严格的安全管理。桥梁建造师应充分理解其工作原理，熟练掌握标准化操作程序，并结合实时监测数据动态调整施工策略。唯有如此，才能确保桥梁建设的质量与安全，推动我国桥梁工程技术向更高水平迈进。
温馨提示：这篇文章内容，具体操作请务必遵循设备制造商提供的技术手册及国家现行桥梁施工规范（如JTG/T 3650-2020《公路桥涵施工技术规范》）。
