从弹簧到传感器：拉力计的历史演变与未来展望
在工业制造、材料科学以及日常生活的方方面面，我们需知道一个物体能承受多大的力，或者一个物体本身具有多大的拉力。这个看似简单的需求，背后隐藏着人类对力学测量技术长达数百年的探索史。拉力计（Tensile Gauge），作为测量拉力工具，其发展历程不仅是一部技术革新史，更是一部人类追求精准与效率的缩影。
这篇文章将追溯拉力计从机械弹簧到现代电子传感器的演变历程，分析其关键技术节点，并通过数据表格展示不代拉力计的性能对比，展望其未来的智能化发展趋势。
萌芽与奠基：机械弹簧时代（18世纪 - 19世纪中叶）
拉力计的雏形可以追溯到17世纪和18世纪。早期的力学研究主要依赖于简单的机械原理，其中最具代表性的是弹簧秤（Spring Balance）。
1 胡克定律的发现
1660年，英国科学家罗伯特·胡克（Robert Hooke）提到了著名的胡克定律：在弹性限度内，弹簧的伸长量与所受的拉力成正比（）。这一理论为后来所有基于弹簧的拉力测量设备奠定了物理基础。2 早期机械拉力计

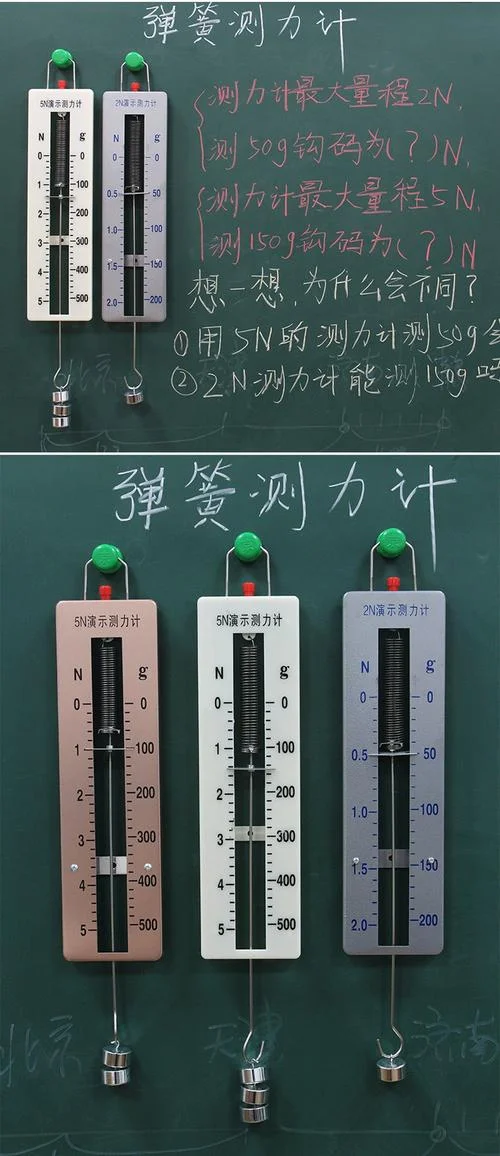

19世纪初，随着工业革命的兴起，对材料强度的测试需求激增。工程师们开始制造简单的机械式拉力计，由螺旋弹簧、指针和刻度盘组成。- 工作原理：通过弹簧的形变带动指针在刻度盘上移动，直接读取拉力值。
- 局限性：精度较低（误差在±2%~5%），受温度影响大，且只能提供瞬时读数，无法记录数据。
机械化与标准化：液压与杠杆时代（19世纪末 - 20世纪中叶）
随着钢铁工业和大型机械，小量程的弹簧拉力计已无法满足需求。人们开始探索能够测量更大拉力的方法，液压式和杠杆式拉力计应运而生。
1 液压拉力计

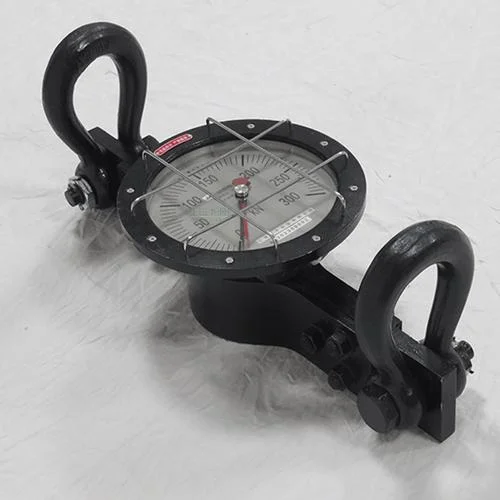

利用帕斯卡原理，通过液体压力传递力的大小。液压拉力计具有结构坚固、量程大、稳定性好的特点，广泛应用于冶金、矿山等重工业领域。2 杠杆式拉力计
通过杠杆原理放大微小位移，实现高精度测量。这类设备配备记录笔，可以在纸带上画出“力-位移”曲线，为材料力学研究提供了宝贵数据。| 时代 | 主要类型 | 工作原理 | 典型精度 | 核心应用场景 |
|---|---|---|---|---|
| 18-19世纪 | 机械弹簧式 | 胡克定律，弹簧形变 | ±2% - 5% | 小型货物称重、简易实验 |
| 19世纪末-20世纪初 | 杠杆式 | 杠杆放大位移 | ±0.5% - 1% | 材料实验室、纸张强度测试 |
| 20世纪中叶 | 液压式 | 帕斯卡原理，液体压力 | ±1% - 2% | 重型机械、土木工程 |
电子化革命：应变片与传感器时代（20世纪60年代 - 90年代）
20世纪60年代，应变片（Strain Gauge）技术的成熟彻底改变了拉力计的面貌。应变片是一种能将机械变形转换为电阻变更的敏感元件，其灵敏度高、体积小、响应速度快。
1 电子拉力计
将应变片粘贴在弹性体上，当拉力作用时，弹性体变形导致应变片电阻转变，通过惠斯通电桥转换为电压信号，再经放大和模数转换（ADC），由数字显示器输出结果。2 技术长处
- 高精度：精度可达±0.1%甚至更高。
- 多功能：可集成峰值保持、平均值计算、单位切换等功能。
- 数字化：便于与计算机连接，实现数据自动记录和分析。
智能化与网络化：现代拉力计（21世纪至今）
进入21世纪，随着微处理器、无线通信和人工智能技术，拉力计进入了智能化时代。
1 智能功能
- 无线传输：经过蓝牙、Wi-Fi或4G/5G将数据实时上传至云端或手机APP。
- 自动测试：集成PLC或工控机，实现全自动拉伸、压缩、弯曲等多功能测试。
- 数据分析：内置软件可自动生成测试报告，符合ISO、ASTM等国际测试标准。
2 新型传感器技术
除了应变片，压电式、电容式和光纤光栅（FBG）传感器也被应用于特殊场合，如高温、强电磁干扰或微小力测量领域。拉力计性能演变数据对比
为了更直观地展示拉力计技术，下表汇总了不代典型拉力计性能指标：
| 指标 | 机械弹簧式 (1900s) | 液压式 (1950s) | 电子应变片式 (1980s) | 智能无线式 (2020s) |
|---|---|---|---|---|
| 典型量程 | 0-100 kg | 0-1000 kN | 0-100 kN | 0-1000 kN (可扩展) |
| 基本精度 | ±2% - 5% | ±1% - 2% | ±0.1% - 0.5% | ±0.05% - 0.1% |
| 响应时间 | 慢 (机械惯性) | 中等 | 快 (<10ms) | 极快 (<1ms) |
| 数据记录 | 无 / 手动记录 | 纸带记录 | 本地存储 / RS232 | 云端 / 蓝牙 / USB |
| 环境适应性 | 差 (受温度影响) | 好 | 良好 | 优秀 (可定制防护) |
| 主要缺点 | 精度低、易疲劳 | 体积大、维护复杂 | 需定期校准 | 成本较高、依赖电源 |
未来展望：拉力计的智能化与多功能化
，拉力计将呈现以下几个趋势：
1. 微型化与集成化：随着MEMS（微机电系统）技术，拉力传感器将变得更加小巧，可嵌入到智能穿戴设备、机器人关节甚至医疗植入物中。
2. AI赋能：利用人工智能算法对测试数据开展实时分析，预测材料疲劳寿命、识别异常应力状态，实现从“测量”到“预测”的跨越。
3. 无源无线化：结合能量收集技术（如振动、温差发电），达成无需电池的无线拉力监测，适用于长期结构健康监测（SHM）。
4. 多物理场耦合：未来的拉力计将不仅能测力，还能监测温度、湿度、振动等多维参数，提供全面的材料状态评估。
从罗伯特·胡克的简单弹簧到如今的智能无线传感器，拉力计的历史是一部人类不断追求精准、高效与智能化的技术进化史。每一次技术的飞跃，都极大地推动了工业制造、科学研究和安全评估。在新材料和新工艺的不断涌现，拉力计将继续在保障产品质量、探索物质奥秘中发挥独特的作用。
