从模拟到数字：数字存储示波器的演进与革新
在现代电子工程、科学研究和故障诊断领域，示波器被誉为“电子工程师的眼睛”。不过，我们习以为常的数字存储示波器（Digital Storage Oscilloscope, DSO）并非一蹴而就。它的诞生是一场从模拟信号到数字信息的深刻变革，彻底改变了人类捕捉和解析电信号的方式。这篇文章将回顾数字存储示波器的历史脉络，分析其技术演进节点，并探讨其对未来测量的深远影响。
前数字时代：模拟示波器的局限
在20世纪50年代至70年代，阴极射线管（CRT）示波器是绝对的主流。这类模拟示波器通过电子束在荧光屏上的偏转直接显示电压随时间。虽然它们具有很高的实时性和无延迟的优点，但存在几个致命缺陷：
1. 无法存储波形：一旦信号消失，波形即刻消失。工程师无法对罕见或瞬态事件进行事后分析。
2. 触发困难：对于非周期性信号或复杂调制信号，模拟触发机制难以稳定显示。
3. 测量精度依赖人工：读数需依靠目视网格估算，误差较大且效率低下。
尽管模拟示波器在高频领域仍有优势，但其“只看不存”的特性限制了其在复杂系统调试中的应用。
黎明初现：早期数字示波器的诞生（1970s-1980s）
数字示波器的概念源于将模拟信号转换为数字数据的过程，这一过程依赖于模数转换器（ADC）和随机存取存储器（RAM）。
1970年代初：Tektronix和Hewlett-Packard（HP，现为Keysight）等公司开始探索数字采样技术。早期的DSO采样率极低（低于100 MS/s），内存容量有限（仅几KB到几KB），导致波形重建失真严重。
1980年代中期：随着高速ADC技术和SRAM成本的下降，代商用数字存储示波器问世。，Tektronix在1986年推出的490系列，标志着DSO开始进入主流市场。不过，此时的DSO在实时带宽上仍远落后于高端模拟示波器，主要应用于低频、非实时场景。
技术突破：实时采样与高性能ADC（1990s）
1990年代是DSO发展的黄金时期，核心突破在于高速实时ADC和大容量并行RAM的结合。
采样率的飞跃：ADC技术从几十MS/s提升至几百MS/s甚至GS/s级别，使得DSO能够捕捉高速数字信号和射频信号。
内存深度：从KB级跃升至MB级，允许长时间记录复杂波形，便于分析长序列数据。
触发技术的革新：引入了更复杂的触发条件，如边沿触发、脉宽触发、串行协议触发等，极大地提高了捕获异常信号的能力。
这一时期，DSO逐渐在通用测试领域取代了模拟示波器，成为实验室标配。

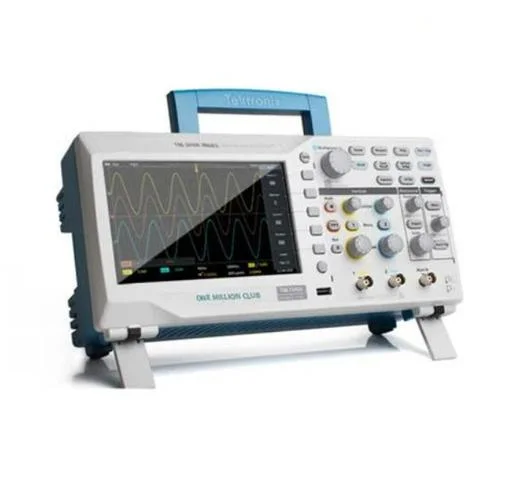

智能化与多功能化：现代数字示波器的崛起（2000s至今）
进入21世纪，数字示波器不再仅仅是“波形显示工具”，而是演变为集测量、分析、存储和通信于一体的智能测试平台。
高分辨率与低噪声技术
为应对精密测量需求，厂商引入了高分辨率模式（Hi-Res）和平均采样技术，通过数字信号处理（DSP）降低噪声，提升有效位数（ENOB）。混合域与混合信号示波器（MSO）
传统DSO仅能处理模拟信号。MSO的诞生允许工程师观察模拟信号和数字总线（如I2C、SPI、UART），极大简化了嵌入式系统调试流程。软件定义与云端集成
现代示波器内置强大的分析软件，支持FFT（快速傅里叶变换）、眼图分析、抖动分析等。，通过USB、LAN和Wi-Fi接口，示波器可轻松连接PC或云平台，达成远程控制和数据共享。实时带宽的持续突破
随着GaN（氮化镓）和SiC（碳化硅）功率器件的普及，对高频测量需求激增。最新高端示波器实时带宽已突破100 GHz，采样率高达200 GS/s，能够精确捕捉纳秒甚至皮秒级的瞬态事件。关键发展数据对比
下表展示了数字存储示波器在过去几十年中性能指标变化，直观反映了其技术演进轨迹：
| 时期 | 典型采样率 | 内存深度 | 主要技术特征 | 应用场景 |
|---|---|---|---|---|
| 1980s | < 100 MS/s | < 10 KB | 串行采样、低分辨率ADC | 低频电源测试、简单数字电路 |
| 1990s | 100 MS/s - 1 GS/s | 1 MB - 10 MB | 实时采样、高速SRAM | 通用电子维修、早期PCB调试 |
| 2000s | 1 GS/s - 5 GS/s | 10 MB - 100 MB | 高分辨率模式、MSO混合信号 | 嵌入式系统、串行通信协议分析 |
| 2010s | 5 GS/s - 20 GS/s | 100 MB - 1 GB | 高级触发、眼图分析、云连接 | 高速数字接口（USB3.0, PCIe）、通信基站 |
| 2020s | > 20 GS/s | > 1 GB | AI辅助测量、100+ GHz带宽、数字荧光屏 | 5G/6G通信、雷达系统、GaN功率器件 |
注：数据为行业典型值，具体型号有所差异。
挑战与未来展望
尽管DSO已取得巨大成功，但仍面临挑战：
1. 带宽与内存的权衡：更高带宽意味着更高采样率，从而更快填满内存。如何在长时记录与高频捕捉之间取得平衡，仍是技术难点。
2. 数据洪流：现代示波器每秒产生TB级数据，如何高效存储、传输和分析成为新问题。
3. AI的融合：未来示波器将更多集成人工智能算法，达成自动故障诊断、智能波形分类和预测性维护。
从模拟示波器的荧光屏到数字存储示波器的像素矩阵，这一演进不仅是技术，更是人类认知电信号方式的革命。数字存储示波器以其强大的存储能力、精确的测量功能和灵活的分析工具，成为现代电子工业的基石。随着5G、物联网和人工智能的快速发展，DSO将继续向更高带宽、更深内存和更智能的方向演进，为工程师们揭示更微观、更复杂的电子世界。
